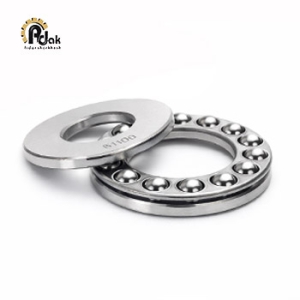

بلبرینگ کف گرد
بلبرینگ های کف گرد به صورت یکطرفه و دوطرفه طراحی شدهاند حرکت نیروهای محوری زیادی را قبول می نماید ولی نمی توانند تحت تنش نیروهای شعاعی قرار بگیرند پس در هیچ شرایطی بلبرینگ کف گرد یکطرفه نباید تحت اثر نیروی شعاعی قرار بگیرند .متریال بکار رفته در تولید بلبرینگ های کفگرد شامل فولاد با استحکام و مقاومت سطحی بسیار بالا در برابر بارهای محوری می باشد که با درجه صیقل بسیار بالا تولید شده است و در اتصال نیز از گریس هایی با طول عمر بسیار بالا بصورت محدود استفاده می شود.آنها از یک صفحه مواج و یک صفحه بدنه و عناصر غلطک با حفاظ تشکیل شده اند ، از این جهت عناصر غلطک به طور مطمئن در این مسیر حرکت هدایت میشود که باید بر روی این بلبرینگ ها بار محوری متوسط به طور ثابت است اثر نمایند، در طراحی سطوح بلبرینگ های شیار دار محوری با بدنه کره ای واشری تخت برای بالانس انحرافات زاویهایی سطوح در بدنه تعبیه شده است.موارد استفاده برای پذیرش نیروهای محوری در اسپیندل ها با دور بالا از بلبرینگ های کف گرد استفاده میشود.قیمت بلبرینگ کف گرد
قیمت بلبرینگ کف گرد به عوامل مختلفی بستگی دارد که از جمله اصلی ترین موارد موثر در قیمت خرید بلبرینگ کف گرد در زیر آمده است:- ابعاد بلبرینگ کف گرد: ابعاد بلبرینگ کف گرد که شامل قطر خارجی، داخلی و عرض است مستقیما در قیمت آن تاثیر دارد. به مراتب بلبرینگ های بزرگتر قیمت بیشتری هم دارند.
- کیفیت بلبرینگ: همانطور که میدانید بلبرینگ هایی که کیفیت بالایی دارند و توسط برند های معتبر طراحی و تولید میشوند به مراتب قیمت بالاتری هم دارند. همچنین متریال استفاده شده در ساخت بلبرینگ در کیفیت و قیمت آن بستگی دارد.
- نوع و ظرفیت باربری: نوع بلبرینگ در قیمت آن نقش دارد، زیرا برخی از بلبرینگها برای شرایط و کاربردهای خاص طراحی و تولید میشوند و همچنین میتوانند دارای ویژگیها و تواناییهای مختلفی باشند. همچنین بلبرینگهایی که بارهای سنگین را تحمل میکنند و برای کاربردهای صنعتی و سنگین طراحی شدهاند، معمولاً گران تر اند.

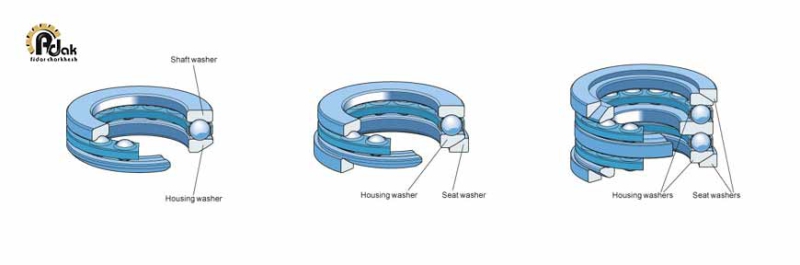

اجزاء بلبرینگ کف گرد
بلبرینگها اغلب از ساختاری مشابه یکدیگر بهره میبرند و تفاوتهای جزئی در ساختار و طراحی موجب تفاوت کارکرد کلی قطعات خواهد بود. گرچه، بلبرینگ کف گرد تک ردیفه و دو ردیفه دارای ساختاری با پیچیدگی کمتر و مکانیزمی سادهتر از دیگر انواع بلبرینگ بهره میبرد. اجزاء اصلی این قطعه به ۵ دسته تقسیم میشود:- رینگ خارجی (Outer Ring): رینگ خارجی این بلبرینگ نیز در بعضی انواع آن دارای شیارهایی خمیده است که موجب قرارگیری درست ساچمهها میشود. جنس سازنده غالب این بخش از بلبرینگ استیل و استیل ضد زنگ است.
- ساچمهها و یا توپهای فلزی (Rolling Element): این بخش از بلبرینگ دارای یک یا دو ردیف ساچمه است. به طور معمول این ساچمهها را نیز از استیل و استیل ضد زنگ میسازند.
- کیج (Cage): کیج یا قفسه دربرگیرنده توپهای فلزی در میان رینگها است. این قطعه باعث جلوگیری از حرکت افقی و جانبی توپها در داخل قطعه میشود. به طور معمول این کیجها را نیز از استیل و استیل ضد زنگ تولید میکنند.
- کاسه نمد (Seals): کاسه نمد یا محفظه بلبرینگ، نگهدارنده گریس و مایعات روانکننده میان ساچمهای است. استفاده دیگر این محفظه، جلوگیری از نفوذ آب به داخل قطعه است.
- رینگ داخلی (Inner Ring): رینگ داخلی بر روی شافت سوار شده و در سوراخهای تعبیه شده پین میشود. این عملکرد باعث جلوگیری از لغزش بلبرینگ بر روی شافت میشود. اغلب رینگهای داخلی این بلبرینگ نیز از استیل و استیل ضد زنگ ساخته میشود.
مقایسه بلبرینگ های کف گرد با دیگر بلبرینگ ها
همانطور که گفته شد بلبرینگ های کف گرد توانایی تحمل بار های محوری در ابعاد و حجم های بسیار زیاد را دارند و همین امر موجب افزایش طول عمر مفید و دوام بیشتر نسبت به بلبرینگ شیار عمیق و شعاعی شده است.علت طول عمر بالای بلبرینگ کف گرد نسبت به سایر این محصولات این است که نیروی محوری اعمال شده بر روی این بلبرینگ ها به صورت منظم بر روی تمام ساچمه های به کار رفته درون بلبرینگ پخش میشود. در صورتی که بلبرینگ کف گرد به خوبی گریس کاری شده باشد و لایه ای از روغن بر روی ساچمه ها و… مشاهده شود، دستگاه شما بدون هیچ گونه ضربه و آسیبی کار میکند و در زمان بسیار طولانی یه بازده کاری فوق العاده را از خود به نمایش میگذارد. به همین جهت استفاده از بهترین برند گریس نسوز صنعتی برای افزایش بازده دستگاه نکته مهمی به شمار می رود.کارکرد بلبرینگ کف گرد
در بسیاری از محیطهایی که بلبرینگ نصب میشود، به طور معمول عواملی مخرب سلامت و کارکرد بلبرینگ را تحت شعاع قرار میدهند. این عوامل متشکل از بخار، آب و مواد شیمیایی و مهندسی نصب ضعیف است. در این محیطها در صورتی که قطعه دارای واشر و محفظه محافظ نباشد، خرابی و استهلاک بلبرینگ افزایش پیدا میکند. با توجه به این عوامل و تعدد مدلهای بلبرینگ کف گرد، مشخصات مکانیکی ماشین و یا دستگاه نیز از اهمیت زیادی برخوردار است.از نکات مثبت برجسته در خرید بلبرینگ کف گرد میتوان به درگیر شدن همسان ساچمههای داخلی بلبرینگ اشاره کرد. در اتصال عمودی شافت با این نوع از بلبرینگ وزن کلی شافت بر بدنه بلبرینگ وارد میشود. این ویژگی به بلبرینگ اجازه میدهد تا در فشار بارهای بالا به حالت تعلیق درآید. یکی دیگر از ویژگیهای مثبت این نوع از بلبرینگ، بر خلاف دیگر انواع بلبرینگها که ساچمههای آنها در اتصال تحت فشار بار بالایی قرار میگیرند، فشار بار بصورت موازنه بین ساچمهها تقسیم میشوند.متاسفانه این نوع از بلبرینگ به علت نوع طراحی و ساختار در نظر گرفته شده، در سرعتهای بالا به سرعت شانه خالی کرده و استهلاک زیادی را برای خود قطعه و دستگاه به ارمغان میآورد. گرچه اغلب، نصب این نوع از بلبرینگ به صورت عمودی است و نیازی به سرعت زاویهای بالا وجود ندارد.کاربرد صنایع بلبرینگ کف گرد
- صنایع خودرو سازی
- مهندسی هوافضا
- تجهیزات نیروگاه
- سدسازی و ساخت توربین ها
- تجهیزات بالابر
- صنایع فولاد و ذوب فلزات
- ماشین های فلزکاری
- موتورهای الکتریکی
- کشتی سازی
- صنعت نفت و پتروشیمی
- صنایع نظامی
