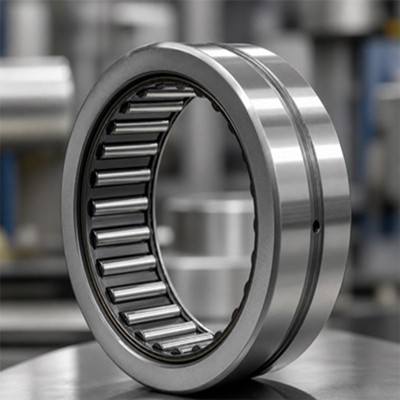

رولبرینگ NA 4922 یک رولبرینگ سوزنی شعاعی از سری 49 است که با رینگ داخلی و رینگ‌های ماشین‌کاری‌شده طراحی شده است. این مدل برای کاربردهایی مناسب است که به تحمل بار شعاعی مناسب، عملکرد قابل اعتماد و استفاده بهینه از فضای نصب نیاز دارند.
رولبرینگ NA 4922 دارای قطر داخلی 110 میلی‌متر، قطر خارجی 150 میلی‌متر و عرض 40 میلی‌متر است و در انواع ماشین‌آلات صنعتی، سیستم‌های انتقال قدرت، مجموعه‌های شفت و تجهیزات مکانیکی مورد استفاده قرار می‌گیرد. مشخصات ابعادی 110×150×40 میلی‌متر برای این مدل در منابع فنی معتبر نیز ثبت شده است.
مشخصات فنی رولبرینگ NA 4922
رولبرینگ NA 4922 در گروه رولبرینگ‌های سوزنی با رینگ داخلی قرار می‌گیرد. طراحی این نوع رولبرینگ باعث می‌شود غلتک‌های سوزنی بتوانند بار شعاعی را در فضای نسبتاً فشرده تحمل کنند.
| مشخصه | مقدار |
|---|---|
| نام محصول | رولبرینگ سوزنی NA 4922 |
| کد فنی | NA 4922 |
| سری | 49 |
| نوع | رولبرینگ سوزنی شعاعی |
| ساختار | رینگ‌های ماشین‌کاری‌شده |
| رینگ داخلی | دارد |
| قطر داخلی (d) | 110 میلی‌متر |
| قطر خارجی (D) | 150 میلی‌متر |
| عرض (B) | 40 میلی‌متر |
| قطر مسیر غلتش رینگ داخلی (F) | 125 میلی‌متر |
| نوع آب‌بندی | بدون آب‌بند در مدل استاندارد |
| ظرفیت بار دینامیکی SKF | 130 kN |
| ظرفیت بار استاتیکی SKF | 300 kN |
| حد خستگی SKF | 35.5 kN |
| سرعت مرجع SKF | 3200 دور بر دقیقه |
| سرعت محدودکننده SKF | 3600 دور بر دقیقه |
| وزن تقریبی | 2.05 کیلوگرم |
مقادیر ظرفیت بار، سرعت و وزن ممکن است با توجه به برند و طراحی محصول متفاوت باشند. اعداد جدول بالا برای مشخصات SKF NA 4922 ارائه شده‌اند.
ابعاد رولبرینگ NA 4922
ابعاد اصلی این رولبرینگ به صورت 110×150×40 میلی‌متر است:
- قطر داخلی: 110 میلی‌متر
- قطر خارجی: 150 میلی‌متر
- عرض: 40 میلی‌متر
- قطر مسیر غلتش رینگ داخلی (F): 125 میلی‌متر
وجود رینگ داخلی با قطر مسیر غلتش 125 میلی‌متر، بخشی از طراحی این رولبرینگ برای ایجاد مسیر مناسب حرکت غلتک‌های سوزنی است.
رولبرینگ NA 4922 سری چند است؟
NA 4922 متعلق به سری 49 رولبرینگ‌های سوزنی است.
مدل‌هایی مانند NA 4919، NA 4920 و NA 4922 در خانواده NA 49 قرار می‌گیرند، اما نمی‌توان آنها را صرفاً به دلیل قرار داشتن در یک سری، جایگزین یکدیگر دانست. قطر داخلی، قطر خارجی، عرض، ظرفیت بار و شرایط کاری هر مدل باید هنگام انتخاب بررسی شود.
ظرفیت بار رولبرینگ NA 4922
رولبرینگ‌های سوزنی به دلیل استفاده از غلتک‌های باریک و بلند، برای تحمل بارهای شعاعی مناسب هستند.
در مشخصات SKF برای NA 4922:
- ظرفیت بار دینامیکی پایه: 130 kN
- ظرفیت بار استاتیکی پایه: 300 kN
- حد بار خستگی: 35.5 kN
این مقادیر برای ارزیابی فنی رولبرینگ مفید هستند، اما ظرفیت واقعی موردنیاز یک دستگاه به عواملی مانند بار واردشده، سرعت دوران، روانکاری، دمای کاری، هم‌محوری شفت و محفظه و شرایط نصب بستگی دارد.
سرعت رولبرینگ NA 4922
بر اساس مشخصات SKF، سرعت مرجع NA 4922 برابر 3200 دور بر دقیقه و سرعت محدودکننده آن 3600 دور بر دقیقه است.
البته سرعت قابل استفاده در یک دستگاه الزاماً برابر با سرعت کاتالوگی نیست و باید شرایط روانکاری، بار، دمای کار و نحوه نصب نیز بررسی شود.
کاربرد رولبرینگ سوزنی NA 4922
رولبرینگ NA 4922 برای مجموعه‌هایی که نیاز به تحمل بار شعاعی و طراحی نسبتاً فشرده دارند، کاربرد دارد.
برخی از کاربردهای رایج این خانواده عبارت‌اند از:
- ماشین‌آلات صنعتی
- گیربکس‌ها
- سیستم‌های انتقال قدرت
- تجهیزات مکانیکی و دوار
- ماشین‌آلات کشاورزی
- خطوط تولید
- تجهیزات انتقال حرکت
- مجموعه‌های شفت و محور
- تجهیزات صنعتی با بار شعاعی
انتخاب نهایی رولبرینگ باید بر اساس شرایط واقعی دستگاه انجام شود.
مزایای رولبرینگ NA 4922
مهم‌ترین ویژگی‌های رولبرینگ سوزنی NA 4922 عبارت‌اند از:
- تحمل مناسب بارهای شعاعی
- طراحی فشرده نسبت به ظرفیت بار
- برخورداری از رینگ داخلی
- استفاده از رینگ‌های ماشین‌کاری‌شده
- ابعاد استاندارد 110×150×40 میلی‌متر
- مناسب برای طیف متنوعی از ماشین‌آلات صنعتی
- قابلیت استفاده در مجموعه‌های دوار
- امکان روانکاری در طراحی‌های دارای شیار و سوراخ روانکاری
در نمونه SKF، طراحی این خانواده به‌صورت رولبرینگ سوزنی با رینگ داخلی و رینگ‌های ماشین‌کاری‌شده ارائه شده است.
تفاوت NA 4922 با NA 4920
NA 4920 و NA 4922 هر دو از سری 49 هستند، اما ابعاد آنها متفاوت است.
| مدل | قطر داخلی | قطر خارجی | عرض |
|---|---|---|---|
| NA 4920 | 100 mm | 140 mm | 40 mm |
| NA 4922 | 110 mm | 150 mm | 40 mm |
بنابراین اگر رولبرینگ فعلی دستگاه شما NA 4920 است، نمی‌توان NA 4922 را بدون بررسی ابعاد و شرایط کاری به‌عنوان جایگزین مستقیم نصب کرد.
راهنمای خرید رولبرینگ NA 4922
هنگام خرید رولبرینگ NA 4922 بهتر است موارد زیر را بررسی کنید:
- کد دقیق محصول: NA 4922
- ابعاد: 110×150×40 میلی‌متر
- برند سازنده
- ظرفیت بار موردنیاز
- سرعت دوران دستگاه
- شرایط روانکاری
- دمای کاری
- شرایط نصب و هم‌محوری
- اصالت و کیفیت محصول
اگر رولبرینگ برای یک دستگاه حساس یا خط تولید استفاده می‌شود، تطبیق دقیق کد و مشخصات محصول پیش از خرید اهمیت ویژه‌ای دارد.
خرید رولبرینگ NA 4922 از فیدار چرخش اداک
فیدار چرخش اداک به‌عنوان مجموعه تخصصی فروش و تأمین انواع بلبرینگ و رولبرینگ در بازار تهران، آماده ارائه رولبرینگ‌های صنعتی و مشاوره برای انتخاب محصول متناسب با نیاز مشتریان است.
اگر به دنبال خرید رولبرینگ NA 4922 هستید، می‌توانید برای بررسی موجودی، برند، مشخصات فنی و قیمت محصول با کارشناسان فروش تماس بگیرید.
استعلام قیمت و موجودی رولبرینگ NA 4922
برای استعلام قیمت، موجودی و خرید رولبرینگ NA 4922 با شماره 09124434122 تماس بگیرید.
کارشناسان فیدار چرخش اداک آماده پاسخ‌گویی درباره قیمت رولبرینگ NA 4922، برندهای موجود، مشخصات فنی و انتخاب رولبرینگ مناسب هستند.
