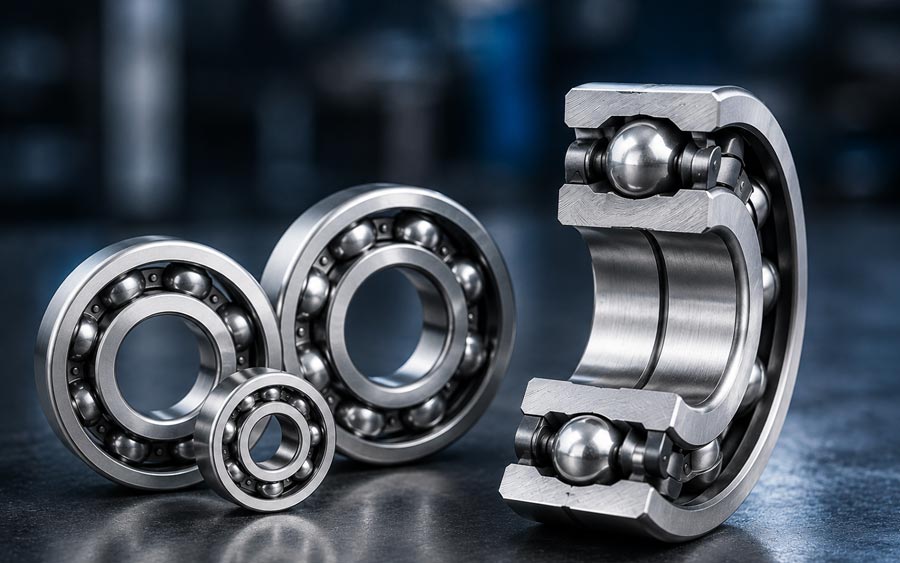

لقی داخلی بلبرینگ انتخاب درست میزان لقی داخلی، تأثیر مستقیمی بر طول عمر، میزان اصطکاک، دمای کاری، سطح صدا و عملکرد کلی تجهیزات صنعتی دارد. در صنایع مختلف از جمله خودروسازی، فولاد، معادن، صنایع غذایی و ماشینآلات صنعتی، شناخت دقیق مفهوم Bearing Internal Clearance میتواند از خرابی زودهنگام تجهیزات جلوگیری کرده و هزینههای تعمیر و نگهداری را کاهش دهد.
لقی داخلی برینگ چیست؟
لقی داخلی برینگ (Bearing Internal Clearance) به میزان حرکت نسبی اجزای داخلی برینگ نسبت به یکدیگر گفته میشود. این فاصله معمولاً بین ساچمهها یا رولرها و مسیر حرکت آنها در رینگ داخلی و خارجی وجود دارد.
به زبان ساده، لقی داخلی نشان میدهد که رینگ داخلی نسبت به رینگ خارجی تا چه میزان قابلیت حرکت شعاعی یا محوری دارد.
لقی داخلی به دو دسته اصلی تقسیم میشود:
1. لقی شعاعی (Radial Internal Clearance)
میزان حرکت رینگ داخلی نسبت به رینگ خارجی در جهت شعاعی یا عمود بر محور شفت.
2. لقی محوری (Axial Internal Clearance)
میزان حرکت در راستای محور شفت.
در اغلب کاربردهای صنعتی، منظور از Bearing Internal Clearance همان لقی شعاعی است.
اهمیت لقی داخلی در عملکرد برینگ
انتخاب نادرست لقی داخلی میتواند مشکلات متعددی در عملکرد تجهیزات ایجاد کند. اگر لقی بیش از حد کم باشد، اصطکاک افزایش یافته و باعث بالا رفتن دمای کاری و کاهش عمر برینگ میشود. از طرف دیگر، لقی بیش از حد زیاد نیز میتواند باعث لرزش، نویز و کاهش دقت عملکرد شود.
مزایای انتخاب صحیح لقی داخلی:
- افزایش عمر مفید برینگ
- کاهش اصطکاک و حرارت
- کاهش لرزش و صدا
- بهبود راندمان سیستم
- عملکرد پایدار در سرعتهای بالا
- کاهش هزینههای تعمیر و نگهداری
کلاسهای لقی داخلی بلبرینگ
تولیدکنندگان برینگ، لقی داخلی را بر اساس استانداردهای مشخص دستهبندی میکنند. رایجترین استاندارد مربوط به ISO و DIN است.
انواع کلاس لقی داخلی:
| کلاس لقی | توضیحات |
|---|---|
| C2 | لقی کمتر از نرمال |
| CN یا Normal | لقی استاندارد و معمول |
| C3 | لقی بیشتر از نرمال |
| C4 | لقی بسیار بیشتر از نرمال |
| C5 | بیشترین میزان لقی |
تفاوت لقی C3 و لقی نرمال
یکی از رایجترین سوالات در صنعت، تفاوت برینگ C3 با برینگ نرمال است.
برینگهای C3 دارای لقی بیشتری نسبت به حالت استاندارد هستند و معمولاً در شرایط زیر استفاده میشوند:
- دمای کاری بالا
- سرعت چرخش زیاد
- بارهای سنگین
- انبساط حرارتی شفت
- موتورهای الکتریکی
در حالی که لقی نرمال برای بسیاری از کاربردهای عمومی مناسب است.
عوامل مؤثر بر انتخاب لقی داخلی بلبرینگ
انتخاب صحیح لقی داخلی به عوامل متعددی بستگی دارد:
1. دمای کاری
با افزایش دما، اجزای فلزی منبسط میشوند و لقی داخلی کاهش پیدا میکند. در تجهیزات با دمای بالا معمولاً از برینگهای C3 یا C4 استفاده میشود.
2. نوع بار
بارهای سنگین باعث تغییر شکل اجزای داخلی شده و بر میزان لقی مؤثر هستند.
3. سرعت دوران
در سرعتهای بالا، حرارت و انبساط بیشتر شده و نیاز به لقی بالاتر وجود دارد.
4. نوع نصب
فیت تداخلی روی شفت یا هوزینگ میتواند باعث کاهش لقی اولیه شود.
5. شرایط محیطی
وجود گردوغبار، رطوبت یا ارتعاشات شدید نیز در انتخاب نوع لقی تأثیرگذار است.
لقی داخلی پس از نصب (Operating Clearance)
یکی از نکات مهم این است که لقی اولیه برینگ پس از نصب تغییر میکند. فشار ناشی از جا زدن برینگ روی شفت و همچنین افزایش دما در حین کار باعث کاهش لقی واقعی میشود.
به همین دلیل مهندسان هنگام انتخاب برینگ، شرایط کاری واقعی دستگاه را در نظر میگیرند.
