قفسه بلبرینگ چیست و چرا اهمیت دارد؟
قفسه در ظاهر یک قطعه ساده است، اما نقشهای مهمی دارد:
- جدا نگه داشتن المانهای غلتشی (ساچمه/رولر) برای جلوگیری از سایش و قفلشدن
- هدایت صحیح المانها و توزیع یکنواختتر حرکت
- کاهش اصطکاک داخلی و کنترل افزایش دما
- کمک به کاهش نویز و لرزش
- بهبود عملکرد در دور بالا یا روانکاری محدود (بسته به نوع قفسه)
نکته: برخی بلبرینگهای خاص ممکن است «فولکامپلیمنت / بدون قفسه» باشند (حداکثر تعداد رولر/ساچمه) که ظرفیت بار را بالا میبرد اما معمولاً برای دور بالا مناسب نیست.

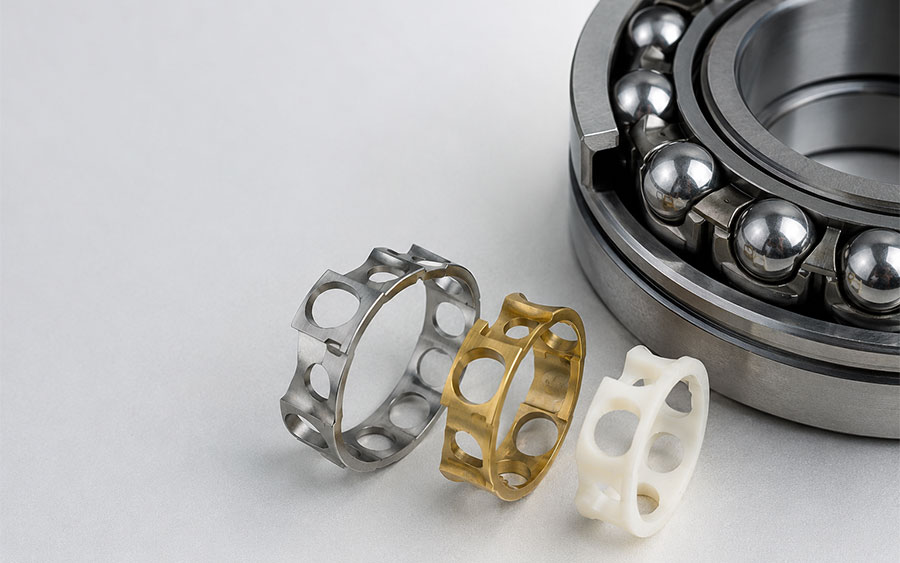

دستهبندی اصلی انواع قفسه بلبرینگ ها
SKF قفسهها را معمولاً در چند گروه اصلی ارائه میدهد:
- قفسه فولادی پرسکاریشده (Steel pressed cage)
- قفسه برنجی (Brass cage) — ماشینکاری یا پرسکاریشده
- قفسه پلیمری/پلاستیکی (Polymer cage) — معمولاً پلیآمید تقویتشده
- قفسههای خاص (Phenolic/PEEK/Design-specific) — در سریهای ویژه
در ادامه، هر نوع را دقیقتر بررسی میکنیم.
1) قفسه فولادی پرسکاریشده SKF
ویژگیها
قفسههای فولادی پرسکاریشده از ورق فولاد شکلدهی میشوند و معمولاً سبک، اقتصادی و پرکاربرد هستند.
مزایا
- قیمت مناسب و تولید انبوه
- وزن کم و عملکرد مناسب در کاربردهای عمومی
- سازگاری خوب با اکثر روانکارها
- گزینه رایج در بسیاری از بلبرینگهای شیار عمیق و کاربردهای عمومی
معایب
- در دماهای خیلی بالا یا شوکهای شدید، ممکن است محدودیت داشته باشد
- در شرایط روانکاری بسیار ضعیف یا آلودگی بالا، حساستر از برخی گزینههاست
- برای برخی دورهای بسیار بالا یا بارهای ضربهای شدید، گزینه ایدهآل نیست
کاربردهای رایج
- الکتروموتورهای عمومی
- پمپها و فنها
- گیربکسهای سبک تا متوسط
- ماشینآلات عمومی صنعتی
2) قفسه برنجی SKF (Brass Cage)
قفسه برنجی در SKF معمولاً در دو تیپ دیده میشود:
- ماشینکاریشده (Machined brass cage)
- پرسکاریشده (Pressed brass cage) (در برخی طراحیها)
مزایا
- مقاومت بالا در برابر ضربه و تنش مکانیکی
- مناسبتر برای بارهای سنگین و لرزش/شوک بیشتر
- عملکرد خوب در دماهای بالاتر نسبت به بسیاری از قفسههای پلیمری
- در برخی کاربردها به پایداری بهتر در شرایط سخت کمک میکند
معایب
- گرانتر از فولادی و پلیمری
- وزن بیشتر
- در برخی محیطهای شیمیایی خاص یا تماسهای نامناسب، باید سازگاری بررسی شود
کاربردهای رایج
- صنایع فولاد و نورد
- معادن و سنگشکنها
- برخی گیربکسها و تجهیزات سنگین
- کاربردهایی با شوک، لرزش یا بار بالا
3) قفسه پلیمری SKF (Polymer / PA66 / Glass fiber reinforced)
در بسیاری از بلبرینگهای مدرن SKF، قفسههای پلیمری (اغلب پلیآمید تقویتشده با الیاف شیشه) به دلیل وزن کم و اصطکاک پایین بسیار محبوباند.
مزایا
- وزن بسیار کم ⇒ مناسب برای دور بالا
- اصطکاک و نویز کمتر در بسیاری از شرایط
- عملکرد عالی در بسیاری از کاربردهای الکتروموتوری
- در برخی شرایط روانکاری، به کاهش گرما کمک میکند
معایب و محدودیتهای مهم
- حساسیت بیشتر به دمای کاری بالا (بسته به مدل/سری دقیق و شرایط)
- در تماس با برخی مواد شیمیایی/حلالها ممکن است آسیب ببیند
- در شرایط شوک خیلی شدید، همیشه بهترین گزینه نیست
- انتخاب صحیح روانکار و دما بسیار مهم است
کاربردهای رایج
- الکتروموتورها (صنعتی و خانگی)
- فنها و هواکشها
- پمپها
- کاربردهای دور بالا با بار متوسط
4) قفسههای خاص (ویژه)
در برخی بلبرینگها/رولبرینگهای خاص SKF، بسته به کاربرد (دور بسیار بالا، دمای بالا، محیطهای خاص، ارتعاش ویژه) ممکن است از مواد یا طراحیهای اختصاصی استفاده شود، مثل:
- قفسههای فنولیک (Phenolic)
- قفسههای PEEK یا پلیمرهای مهندسی خاص
- طراحیهای ویژه هدایتشونده (ring-guided / rolling-element guided) در برخی مدلها
این دسته معمولاً در پروژههای خاص، تجهیزات دقیق، یا صنایع با شرایط کاری غیرمعمول مطرح میشود.
انواع قفسه از نظر طراحی (Guidance)
علاوه بر جنس، قفسهها از نظر نحوه هدایت نیز مهماند:
قفسه هدایتشونده توسط المان غلتشی (Rolling-element guided)
- حرکت قفسه بیشتر تحت تأثیر تماس با ساچمه/رولر است
- در برخی طراحیها سادهتر است
- در شرایط خاص ممکن است حساستر به روانکاری/آلودگی باشد
قفسه هدایتشونده توسط رینگ (Ring guided)
- قفسه توسط رینگ داخلی یا خارجی هدایت میشود
- معمولاً پایداری بهتر در برخی سرعتها و بارها
- در رولبرینگهای سنگین/خاص بیشتر دیده میشود
کد قفسه (CAGE Code) در بلبرینگ SKF چیست؟
در نامگذاری بلبرینگهای SKF، معمولاً پسوندهایی وجود دارد که نوع قفسه را مشخص میکند. این پسوندها بسته به سری و نوع بلبرینگ میتواند متفاوت باشد.
نکته مهم: چون پسوندهای دقیق ممکن است در هر خانواده بلبرینگ متفاوت باشند، برای انتخاب صددرصد دقیق باید کد کامل بلبرینگ (مثلاً 6205-2RS1/C3 یا NU 2208 ECJ و …) بررسی شود.
اگر کد دقیق بلبرینگ را بدهید، میتوانم قفسه دقیق همان مدل و معادلهای جایگزینش را هم مشخص کنم.
راهنمای انتخاب بهترین قفسه SKF (بر اساس شرایط کاری)
برای انتخاب درست، این موارد را بررسی کنید:
1) سرعت (RPM) و دور بالا
- دور بالا و نیاز به کاهش اصطکاک: معمولاً قفسه پلیمری یا طراحیهای سبکتر بهترند.
- اما اگر دما بالا میرود یا شوک وجود دارد، باید دوباره ارزیابی شود.
2) دمای کاری
- دمای بالا (پیوسته): قفسه برنجی یا فولادی معمولاً تحمل بیشتری دارد.
- قفسه پلیمری در دماهای بالا ممکن است دچار تغییر خواص شود (بهویژه در روغن/حرارت زیاد).
3) بار ضربهای و لرزش
- شوک و لرزش بالا: غالباً قفسه برنجی ماشینکاریشده انتخاب مطمئنتری است.
4) روانکاری (گریس/روغن) و آلودگی
- روانکاری ضعیف یا آلودگی: انتخاب قفسه باید محافظهکارانهتر باشد؛ در بسیاری موارد قفسههای مقاومتر (مثل برنجی) عملکرد پایدارتری میدهند.
- با این حال، اصل ماجرا سیلبندی، فیلتر، روانکار درست و سرویس است.
5) نویز و نرمی حرکت
- برای نویز کمتر در موتور و فنها، در بسیاری کاربردها قفسههای پلیمری نتیجه خوبی میدهند.
علائم خرابی قفسه بلبرینگ
خرابی قفسه یکی از خرابیهای مهم و گاهی «ناگهانی» بلبرینگ است. نشانهها:
- افزایش ناگهانی صدای تقتق/خراش
- لرزش غیرعادی و تغییر الگوی ارتعاش
- دمای غیرعادی بلبرینگ
- شکستگی/ترک قفسه (در بازدید)
- قفلکردن یا گیرپاژ
علتهای رایج خرابی قفسه:
- روانکاری نامناسب یا کمبود روانکار
- آلودگی شدید (گردوغبار، براده، آب)
- ناهممحوری یا نصب غلط
- بار ضربهای بیش از حد
- انتخاب قفسه نامناسب برای دما/سرعت
آیا قفسه برنجی همیشه بهتر از پلیمری است؟
نه. «بهتر بودن» وابسته به شرایط است:
- برای شوک و بار بالا: برنجی عالی است.
- برای دور بالا و نویز کم (با دمای کنترلشده): پلیمری میتواند بهتر باشد.
آیا میتوان قفسه را جداگانه تعویض کرد؟
در عمل برای اکثر بلبرینگهای استاندارد، تعویض قفسه بهصرفه و قابل اتکا نیست و معمولاً کل بلبرینگ تعویض میشود.
قفسه روی ظرفیت بار تاثیر دارد؟
بهصورت مستقیم کمتر از سایر عوامل (نوع یاتاقان، ابعاد، تعداد المانها) است، اما روی محدوده سرعت، گرمایش، قابلیت اطمینان و دوام تاثیر جدی دارد.
جمعبندی
انواع قفسه بلبرینگ SKF (CAGE) معمولاً شامل فولادی پرسکاریشده، برنجی (اغلب ماشینکاریشده) و پلیمری (پلیآمید تقویتشده) هستند. انتخاب درست قفسه به سرعت، دما، بار ضربهای، کیفیت روانکاری و شرایط محیطی وابسته است. برای نتیجه مطمئن، همیشه باید کد کامل بلبرینگ و شرایط کاری بررسی شود.
