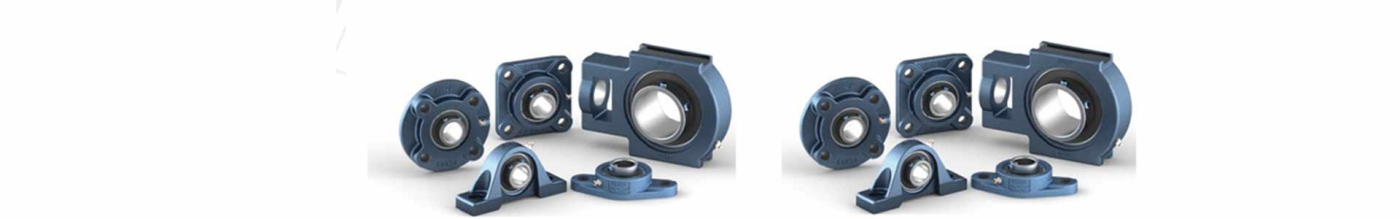

یاتاقان ایگرگ استوانه ای

یاتاقان ایگرگ y bearings یکی از انواع بلبرینگ های تولید شده بلبرینگ ایگرگ نام دارد که نام انگلیسی آن  وای بیرینگ می باشد. این نوع بلبرینگ گونه ی تغییر یافته ی بلبرینگ های شیار عمیق می باشند. بلبرینگ های ایگرگ بر اساس تثبیت به چند نوع تقسیم بندی می شوند.

منظور از یاتاقان ایگرگ استوانه ای بلبرینگ با محفظه ای است که هم کم هزینه است و هم از نظر اقتصادی به صرفه می باشد و هم کاربرد های فراوانی در صنعت دارد. از یاتاقان ایگرگ استوانه ای بیشتر در ماشین آلات کشاورزی، راهسازی، نساجی، صنایع غذایی، کارتون سازی، و غیره…. مورد استفاده قرار داده می شود.

بلبرینگ ایگرگ با طوقه قفلی نامتقارن و  پیچ بی سر:

کاربرد این نوع بلبرینگ ها جهت چرخش شافت ثابت می باشد . حلقه ی داخلی این نوع بلبرینگ به دو صورت کشیده از یک سمت و دو سمت تولید می شوند که به تثبیت بیشتر شافت مکم خواهند کرد . در حلقه های بیرونی این نوع بلبرینگ سوراخهای روانکاری قرار دارد. طوقه ی این بلبرینگ نیز به دلیل همراه بودن پیچ بی سر باعث تثبیت بهتر شافت خواهد شد.

بلبرینگ ایگرگ با سیستم قفل کننده پیچ بی سر:

در این نوع بلبرینگ دو پیچ بی سر در داخل رینگ داخلی برینگ ها قرار داشته که باعث ثبیت بلبرینگ خواهد شد. بیشترین کاربرد این بلبرینگ جهت  چرخش شافت متغیر می باشد. در این گونه بلبرینگ نیز مانند نمونه ی قبل دو سوراخ جهت روانکاری در حلقه ی بیرونی آنها وجود دارد. نکته : نوع بدون سوراخ روانکاری نیز تولید می شوند.

بلبرینگ ایگرگ با بوش تبدیل:

نوع خاصی از بلبرینگ های ایگرگ که جهت تغییر دور بین دور زیاد و کم مورد استفاده می شود. این نوع بلبرینگ نیز مانند سایر بلبرینگ های ایگرگ بصورت با سوراخ روانکاری و بدون سوراخ روانکاری تولید می شوند. بلبرینگ های ایگرگ قابلیت تحمل بار محوریو شعاعی را دارا می باشند

تثبیت (موقعیت دهی) با انطباق تداخلی:

سری خاصی از بلبرینگ های ایگرگ که با انطباق تداخلی جا زده می شوند. اصولا  این نوع بلبرینگ های ایگرگ بدون سوراخ روانکاری تولید می شوند اما دز برخی مواقع با سوراخ روانکاری نیز تولید خواهند شد و با پسوند B  قابل شناسایی می باشد.

بلبرینگ های ایگرگ اکثرا در دو طرف خود کاسه نمد داشته و سطح خارجی آنها دارای قوص خاصی می باشد که نسبت به سایر بلبرینگ ها متمایز شده است. تحمل بار و فشار این بلبرینگ ها شعاعی، محوری می باشد. جنس قفسه ی بلبرینگ های ایگرگ به دو نوع فیبیری و فولادی و جنس کاسه نمد استفاده شده در این نوع بلبرینگ مالشی می باشد. بیشترین استفاده ی بلبرینگ های ایگرگ در ماشین آلات کشاورزی، کارخانجات، و صنایع می باشد.

محفظه های بلبرینگ های ایگرگ:

محفظه ها بر اساس نوع جنس به دو نوع چدنی و فولادی تولید می شوند. بر خلاف ظواهر محفظه های چدنی قابلیت تحمل بار بیشتری نسبت به محفظه های فولادی دارند.

نکته ی مهم : در بلبرینگ های ایگرگ قبل از اینکه روانکاری انجام شود باید نازل گریس خور کاملا تمیز شود، و قبل از ثابت شدن محفظه در محل تکیه گاه خود بلبرینگ نباید جا زده شود و زمانی بلبرینگ را جا می زنیم که محفظه کاملا بر روی تکیه گاه خود تثبیت شده باشد .
